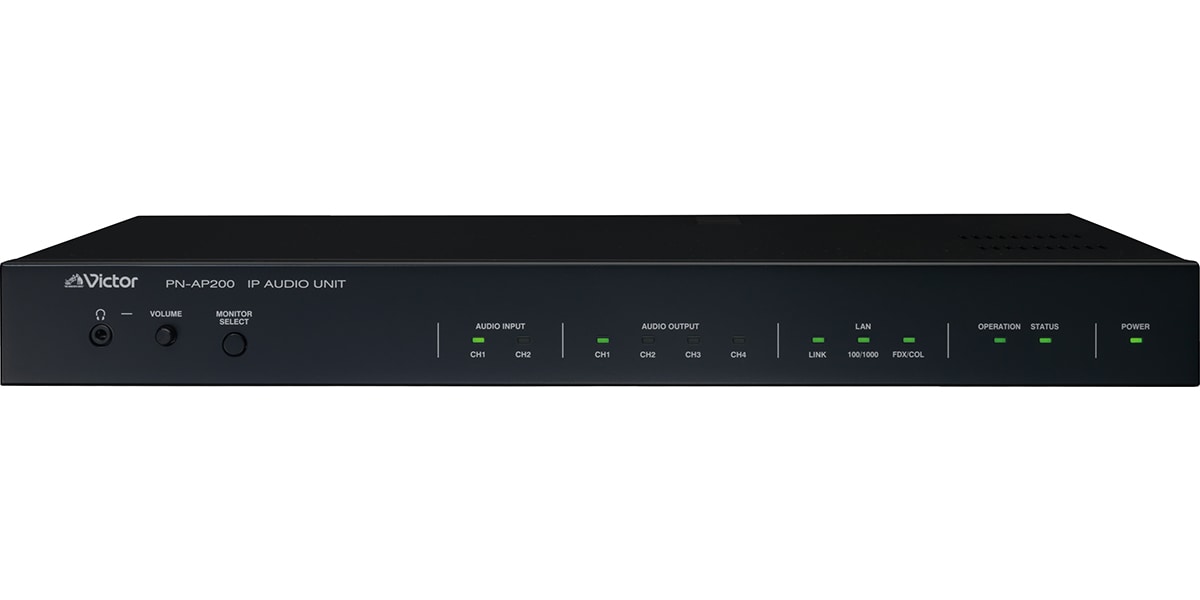

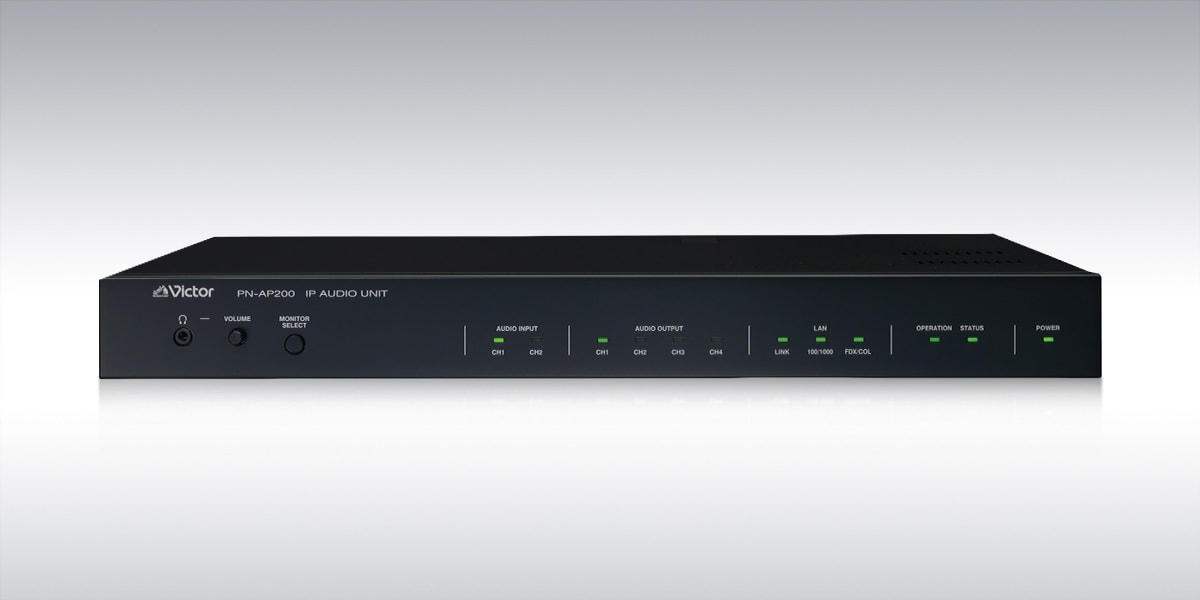

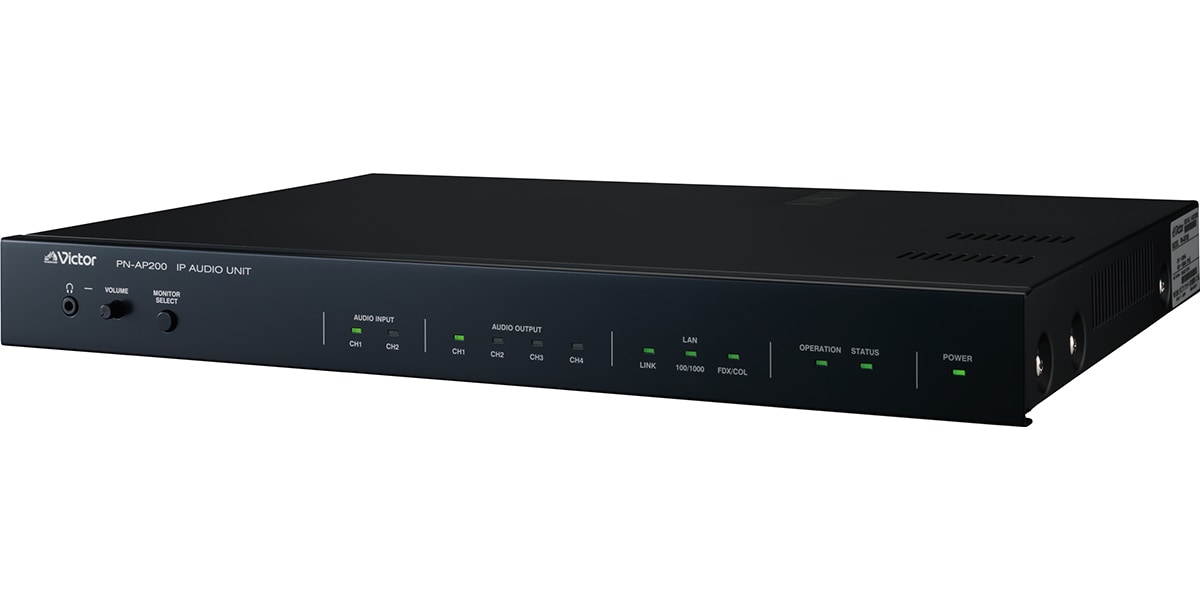

IPオーディオユニット

PN-AP200

NEW

オープン価格

※オープン価格の製品はメーカー希望小売価格を定めていません。


IPネットワークを介して高品質な音声を遠隔地へリアルタイム伝送。
放送先の変更や追加は、設定ソフトで柔軟に対応できます。

主な特長

大規模システムへの対応

PN-AP200は最大100台のユニットで1つのシステムを構成できます。

音声の同時配信数が前モデルから大幅に増加し、より大規模で複雑なシステムに対応可能となりました。

マルチリモートマイクロホン接続に対応

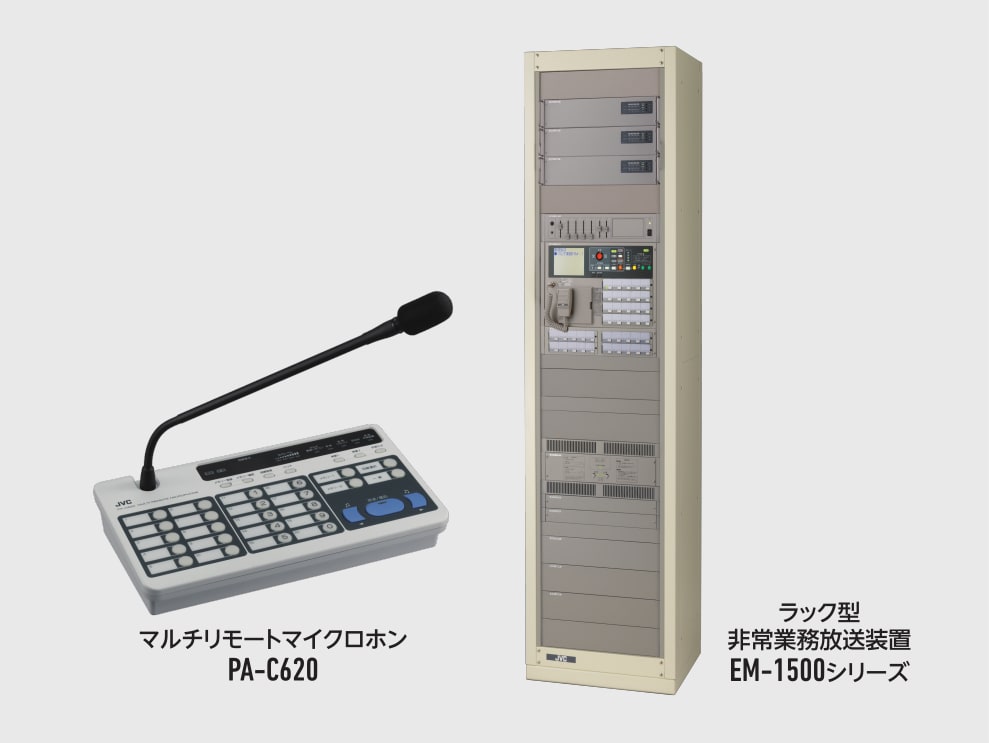

接点・リレーでの制御に加え、マルチリモートマイクロホンPA-C620とのシリアル通信による制御が可能となり、省線化と操作性向上に寄与します。さらに、ラック型非常業務放送装置EM-1500シリーズとPA-C620間のシリアル通信をネットワーク伝送する機能を搭載しています。

モニター用ヘッドホン出力を搭載

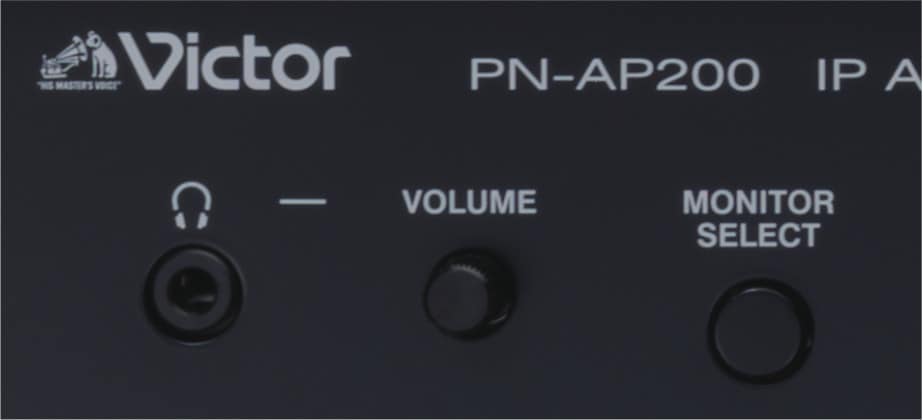

PN-AP200のモニター用ヘッドホン出力端子部分の画像です。

フロントパネルに搭載したヘッドホン出力から、音声出力チャンネルを選択してモニター可能。
設置・設定時の動作確認の簡易化に役立ちます。

PoEに対応

従来のACアダプタに加え、PoE(IEEE802.3af準拠)での動作に対応し、施工性が向上しました。

※ACアダプタ別売

リモートマイクロホンへ電源供給

業務リモコン(リモートマイクロホンPA-C50シリーズ/マルチリモートマイクロホンPA-C620)用のDC24V電源供給端子を搭載。ACアダプタでの動作時に使用可能です。

入出力端子の利便性が向上

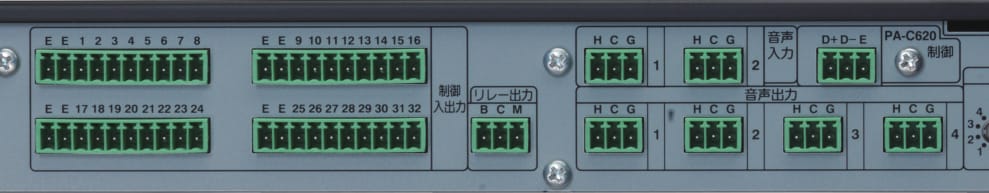

音声入出力端子は不平衡(RCAピンジャック)から平衡(コネクター端子台)に変更。計32個の制御入出力端子は個別に入力/出力に割り当てられます。

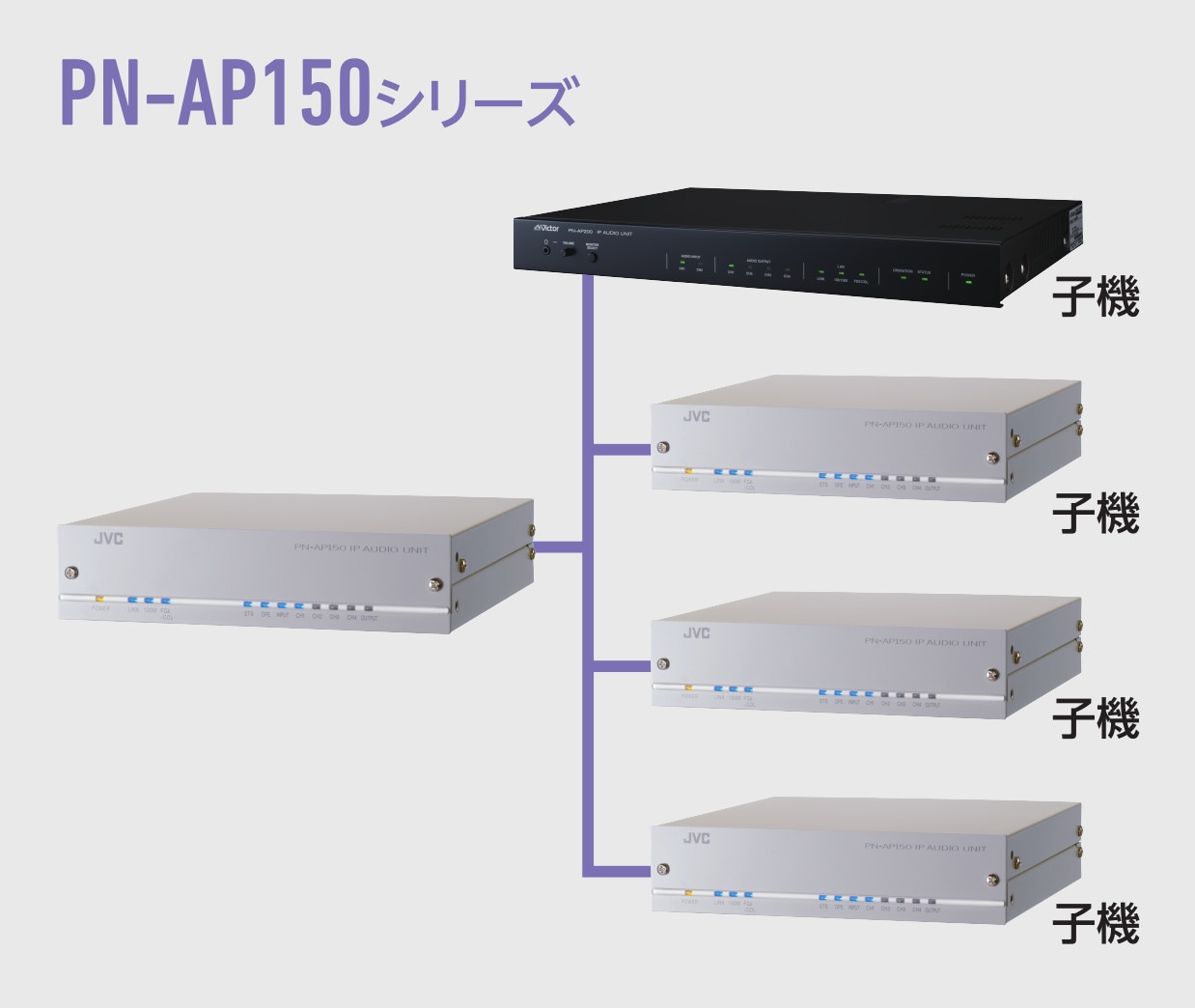

前モデルとの互換性を確保

前モデルPN-AP150をシステムマネージャーとするシステムで、子機として使用できます。

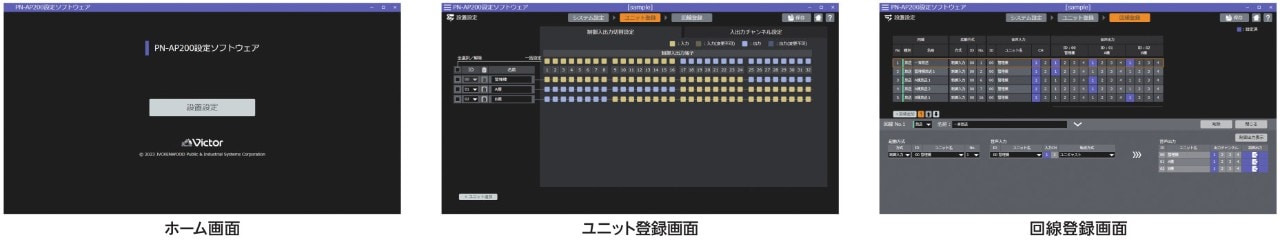

デスクトップアプリ型の設定ソフト(PN-ZS200AP)でシステム設定が可能

放送回線の登録、制御入出力割り当て、優先順位の設定などを簡単に行うことができます。デスクトップアプリのため、オフラインでシステムの検討・設定が可能です。

※IPアドレス変更など一部の設定はWebアプリで行います。

主な仕様

音声入力 2入力、-10dBs、10kΩ以上、電子平衡、コネクター端子台
音声出力 4出力、-10dBs、300Ω、電子平衡、コネクター端子台
ヘッドホン出力 3.5mmステレオミニジャック、適合負荷8Ω~32Ω
周波数特性 音声出力:20Hz~20kHz、±2dB(1kHz)
モニター出力:100Hz~20kHz、±2dB(1kHz)
制御入出力端子 32端子(1端子ごとに入力/出力の切替可能)、コネクター端子台
制御入力:無電圧メーク接点に適合
制御出力:オープンコレクタ出力(DC30V、100mA)
リレー出力 1系統(DC30V/300mA)、コネクター端子台
シリアル通信 1系統(RS-485)、コネクター端子台
ネットワークI/F RJ-45×1、100BASE-TX、1000BASE-T
プロトコル UDP、TCP、RTP、HTTPS、ICMP、IGMP、NTP
音声フォーマット サンプリング:48kHz/32kHz/16kHz/8kHz、16bit
圧縮方式:独自SB-ADPCMまたはL-PCM
電源 DC48V、160mA(PoE/IEEE802.3af準拠、RJ45コネクタ)、
またはDC24V、530mA(別売専用ACアダプタ)
消費電力/電流 8W(AC100V、専用ACアダプタ)、
10W(AC100V、専用ACアダプタ、業務リモコン給電時)、
160mA(DC48V、PoE)
電源供給 DC24V、220mA
接続対象機種:PA-C50シリーズ、PA-C620
外形寸法 幅420mm×高さ44mm×奥行280mm(突起部含まず)、EIA 1U
質量 2.7kg
付属品 ID設定用ドライバ×1、安全上のご注意、保証書、ワイヤークランプ×1、フット×4、
3pコネクター端子台(5.08mmピッチ)×1、
3pコネクター端子台(3.5mmピッチ)×4、
10pコネクター端子台(3.5mmピッチ)×2
関連商品 ラックマウント金具PS-RU11
仕上 黒色半艶焼付塗装(マンセルN1近似)

※0dBs=0.775Vrms

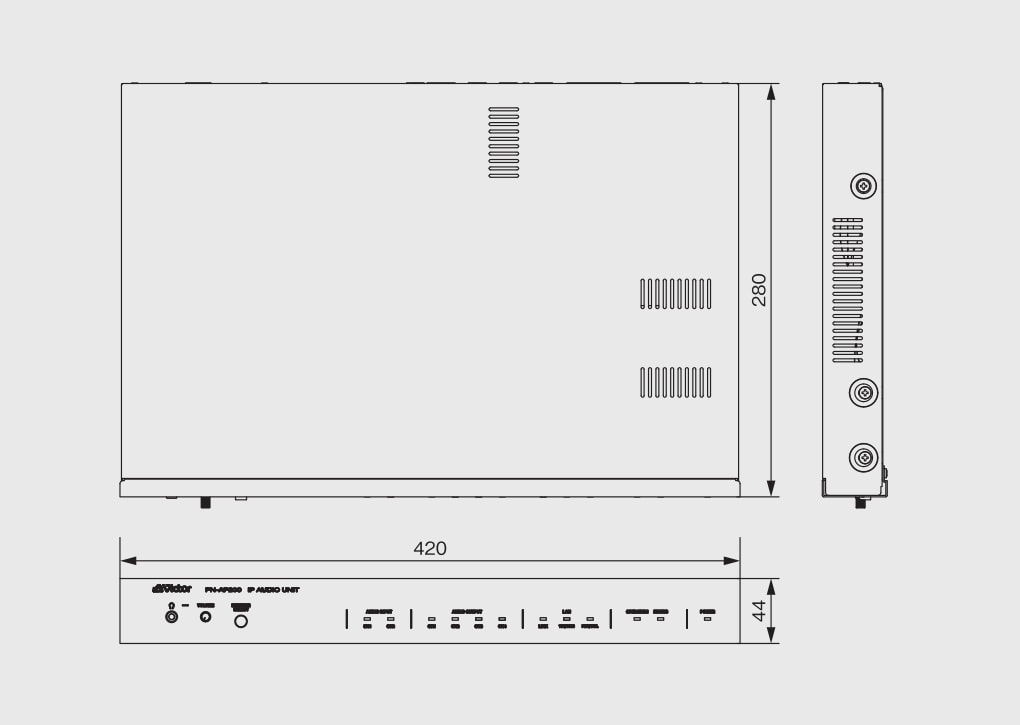

外形寸法図(単位:mm)

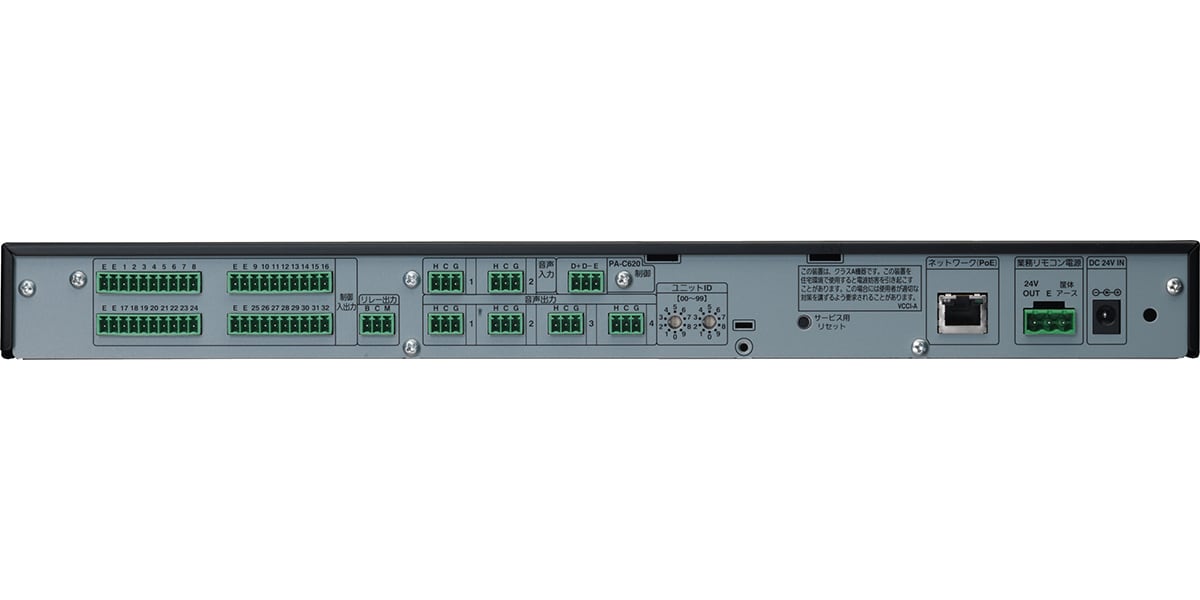

リアパネル
